加热棒的直径、长度、功率、电压、出线方式、导线长度,按要求尺寸定做。产品应用温度、电流、功率密度等因素来设计一支优质加热棒,延长使用寿命减少停机维护时间。
一、加热棒规格参数:

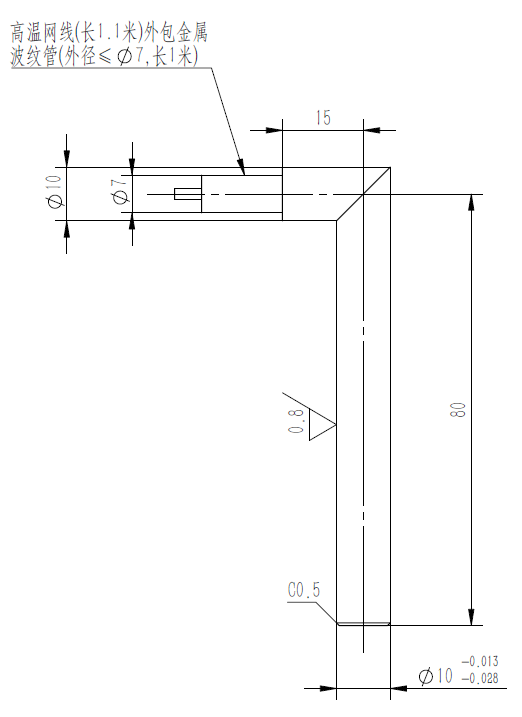

1 尺寸要求:直径D(mm)*长度L(mm),
微型直径:2、3、4、4.9mm
标准直径:6、7、8、9、10.5、11、12、15.5.....30.9mm
英制直径:1/4''、3/8''、1/2''、5/8''、3/4''、1''....等
长度:20--2000mm,具体按客户要求生产。
2 电压:460V、380V、240V、220V、110V、36V、24V、12V等等,具体电压可按客户要求定制。
3 功率:2.5-50W/c㎡功率密度(表面负荷)。

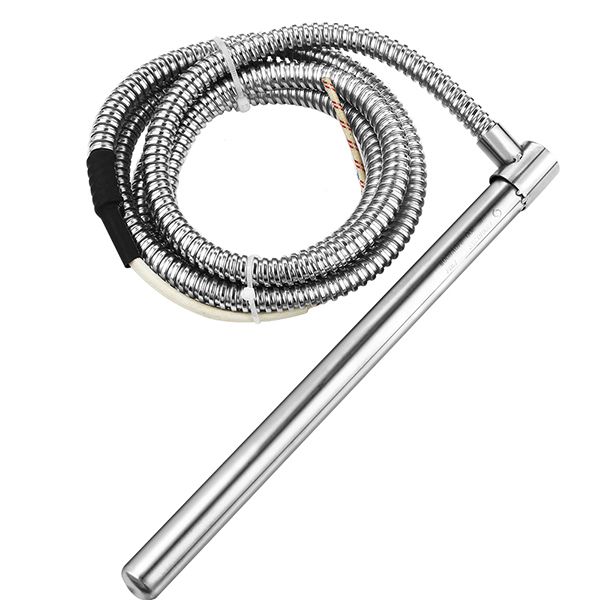

4 高温导线长度,出线方式:标准出线、内直出线、直角出线、法兰、定位环、螺纹配件、不锈钢编织网、不锈钢软管;
5 可内置温度线:K/J型热电偶,感温线长可定制。
6 加热棒表面温度最大:800℃
7 品质标准:
直径公差:+0 -0.05mm; 长度公差: ±2mm; 功率公差:+5% -10%;
耐压值:1800V/S,绝缘值:﹥103MΩ(在真空包装3个月内);
平展度:≤3‰ (1米长的单头加热管置于水平面)
二、加热棒材料明细及内部结构说明:
发热丝 |
NI80Cr20镍铬合金丝(日本) |
绝缘材料 |
高纯度氧化镁粉(USA) |
氧化镁棒 |
|
固定底座 |
|
不锈钢外壳 |
SS304/SS310S/SS316/Incoloy800 |
密封端 |
树脂(耐温250℃) |
硅橡胶(耐温180℃ |
|
陶瓷胶(耐温800℃) |
|
电源导线 |
特氟龙(耐温250℃) |
硅胶玻璃纤维(耐温250℃) |
|
高温玻璃纤维(耐温500℃) |
|
陶瓷珠(耐温800℃) |
|
电源导线保护 |
硅胶玻璃纤维套管 |
金属纺织软管 |
|
金属波纹软管 |
加热棒内部结构
模块温度均匀,采用加热棒三段区四条线独立控温。
三、加热棒应用注意:
1、使用电压不可超过额定电压10%;
2、模具孔径不得大于加热棒直径0.10mm(单边间隙小于0.05mm),电热管与模具紧密配合严禁外露引起干烧;
3、长时间库存包装袋破损加热棒易受潮,绝缘性降低。
4 、 电热管的正确使用方法 https://www.sqkj365.com/223.html
四、加热棒用途:
半导体设备加热棒、医疗设备加热棒、电池反应堆加热棒、3D玻璃热弯模具加热棒、塑料成型模具加热棒、热压成型机械加热棒、生产设备加热棒、点胶机加热棒、帖标机加热棒.......
